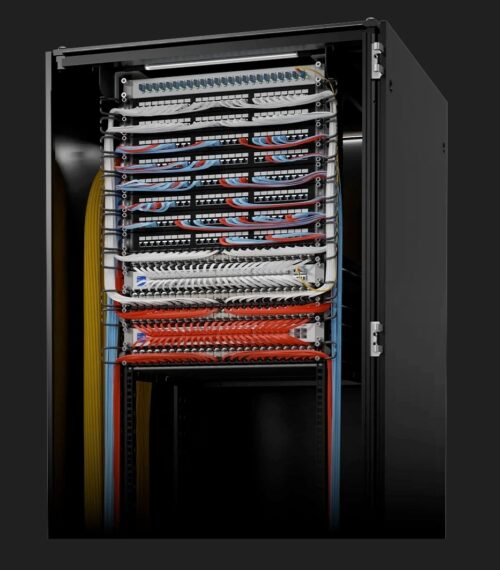

Prehľadná sieť začína v rozvádzači. Spoznajte PATCHBOX riešenia pre patch kabeláž, montáž zariadení a dokumentáciu sieťovej infraštruktúry.
patchbox.one, /dev/mount, setup.exe a Patchdocs vám pomôžu usporiadať prepojenia, zjednodušiť montáž a zdokumentovať fyzickú sieť.
Výsuvná patch kabeláž pre 19″ rozvádzače. 24 kaziet v jednom 1U ráme, metalika aj optika.
Beznástrojová alternatíva ku klietkovým maticiam. Jednoduchšie osádzanie a demontáž zariadení.
Podpera na montáž zariadení až do 50 kg. Technik má obe ruky voľné na upevnenie.
Návrh a dokumentácia fyzickej siete od lokality na mape až po jednotlivé porty.

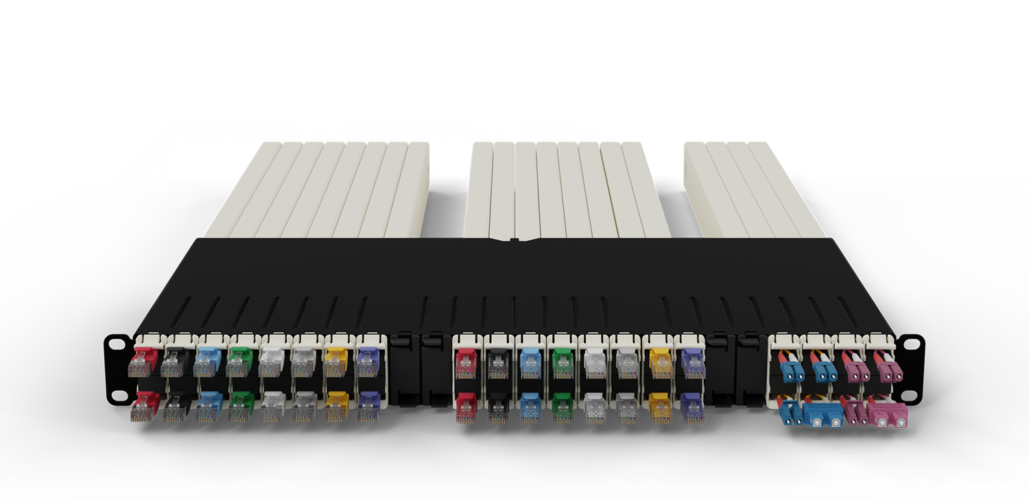

patchbox.one predstavuje patch káble, ich uloženie a vedenie v rozvádzači ako jeden celok. Základom je 1U rám s kapacitou 24 káblových kaziet. Každá kazeta obsahuje jeden výsuvný patch kábel.
Pri zapojení vytiahnete iba potrebnú dĺžku kábla. Prebytočná časť zostáva uložená vo vnútri kazety, takže ju netreba ukladať do horizontálnych organizérov ani vyväzovať v rozvádzači. Bočné držiaky Patchcatch vedú káble medzi zariadeniami bez ďalšej U pozície.

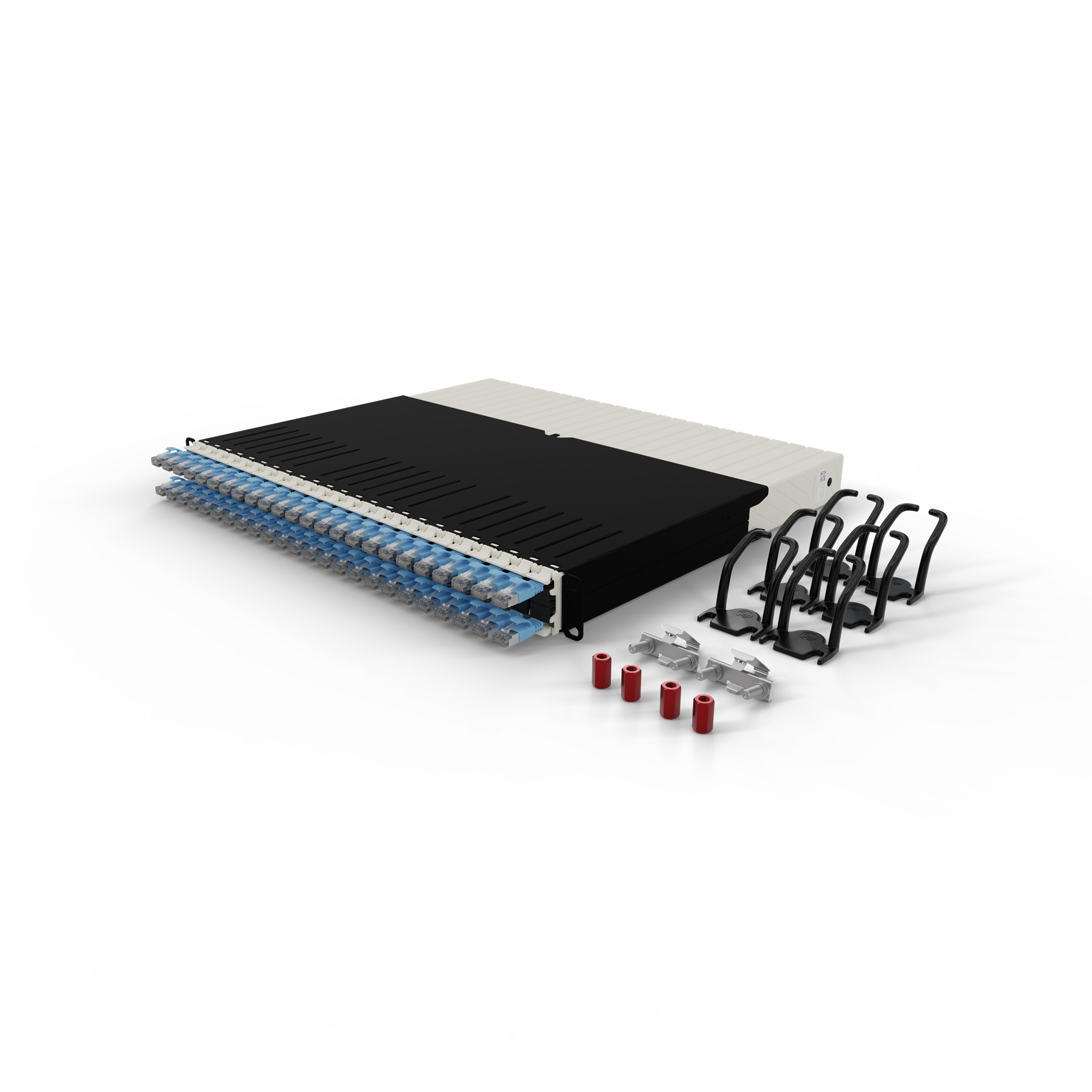

Kompaktné prepojenia do 8RU. Variant 8RU používa kazety s káblom dĺžky 0,8 m a je určený na kratšie prepojenia.
Kompletný variant Cat.6A tvorí Frame, 24 kaziet, 6 prvkov Patchcatch a 2 × /dev/mount. Hĺbka systému je 365 mm.
Väčší dosah pre metalickú kabeláž. Kompletný systém 30RU používa 24 kaziet s káblom dĺžky 1,8 m a pokrýva prepojenia do 30RU.
Frame sa montuje na dvojicu montážnych líšt. Súčasťou systému je aj 6 prvkov Patchcatch pre vedenie káblov po bokoch rozvádzača.

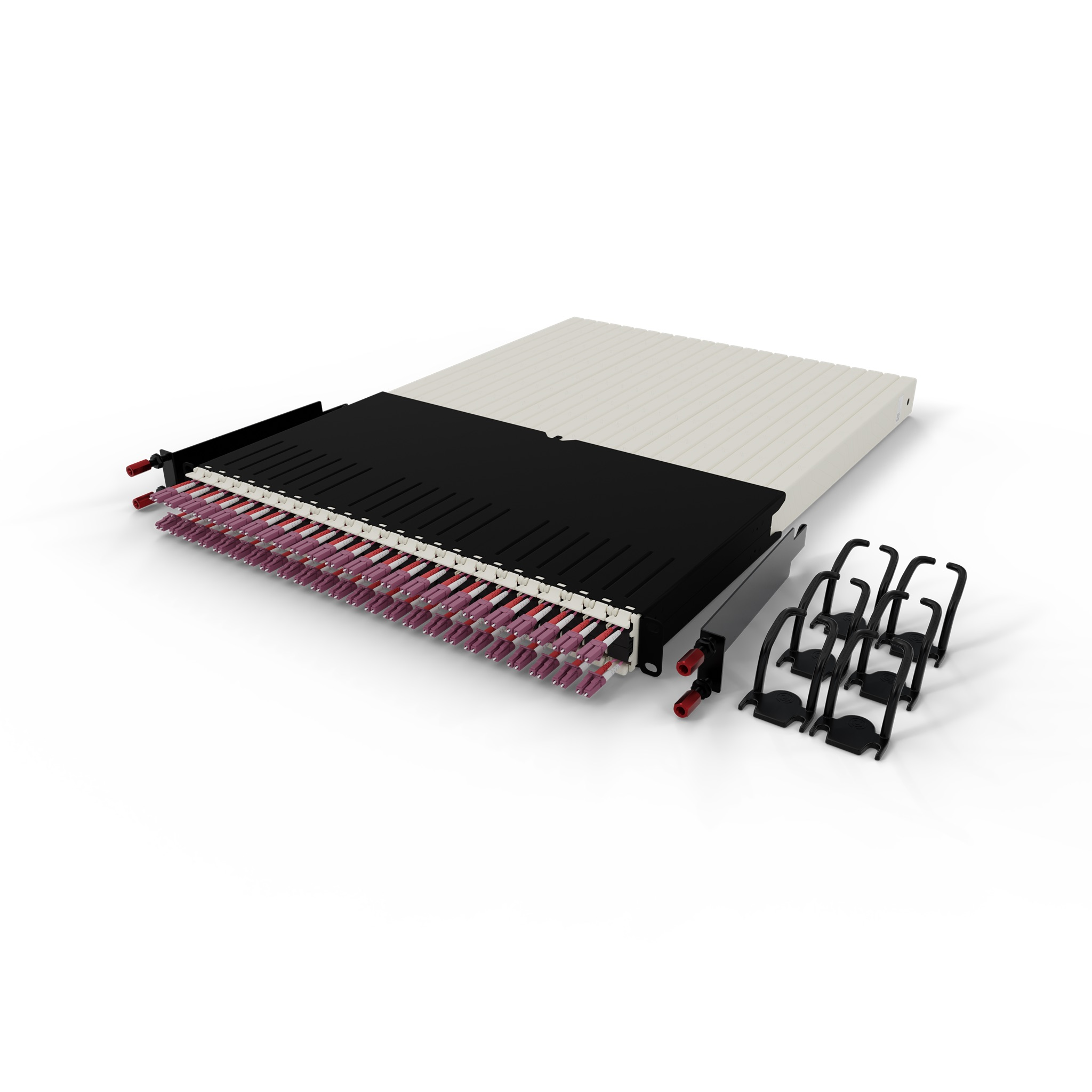

Optické prepojenia v rovnakom systéme. Optický variant 30RU používa 24 výsuvných kaziet s káblom dĺžky 1,8 m.
Zvoľte single-mode OS2 alebo multi-mode OM4 a konektory LC-LC alebo LC-SC podľa požadovaného prepojenia. Frame sa montuje pomocou montážnych líšt a systém využíva prvky Patchcatch.

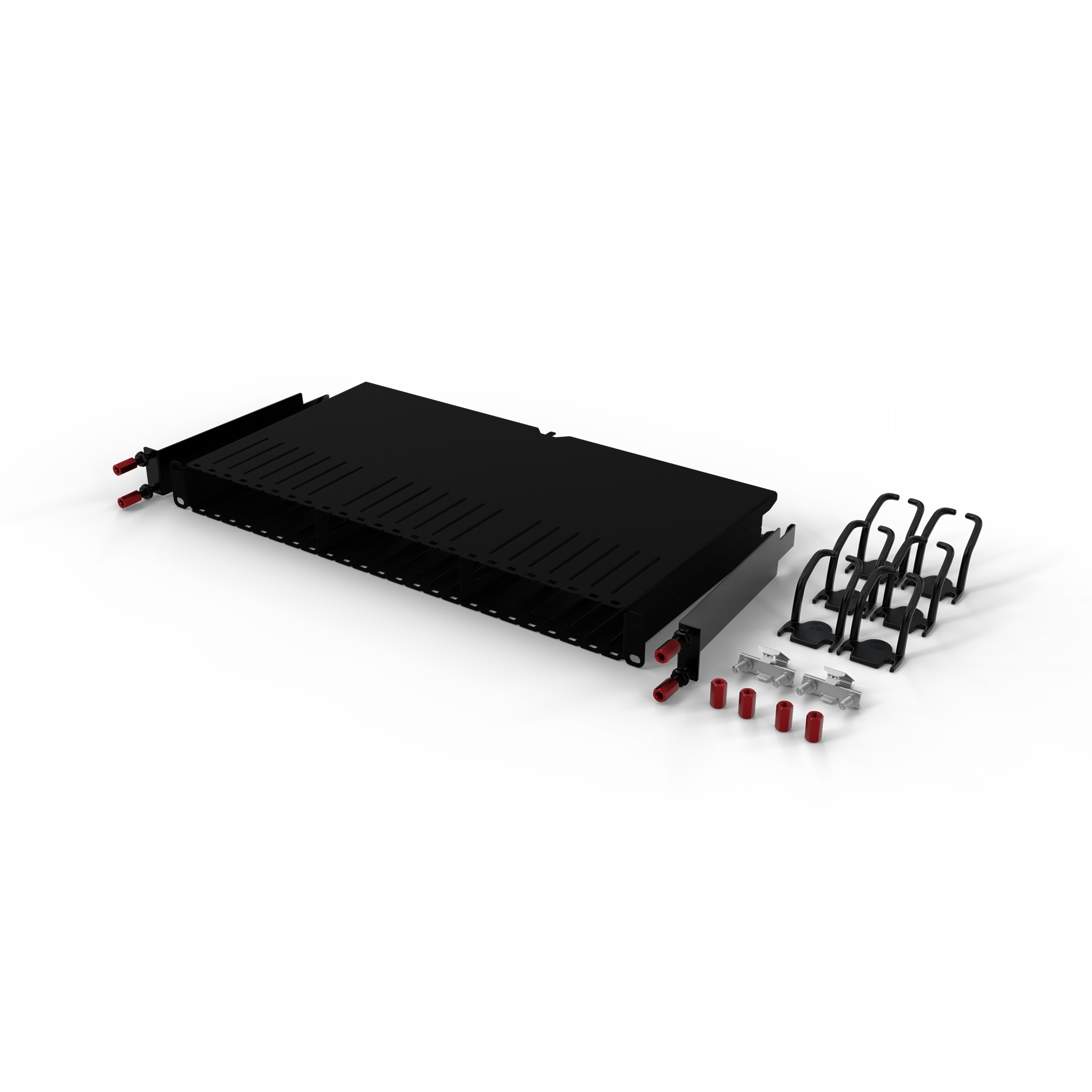

Samostatný 1U rám pre 19″ rozvádzač poskytuje 24 pozícií pre káblové kazety. Kazety môžete osádzať, meniť a kombinovať podľa požadovaného typu prepojenia.
Samostatný Frame je dodávaný s montážnymi lištami, /dev/mount a prvkami Patchcatch. Neobsadené pozície možno uzavrieť záslepkami Blind Panels.

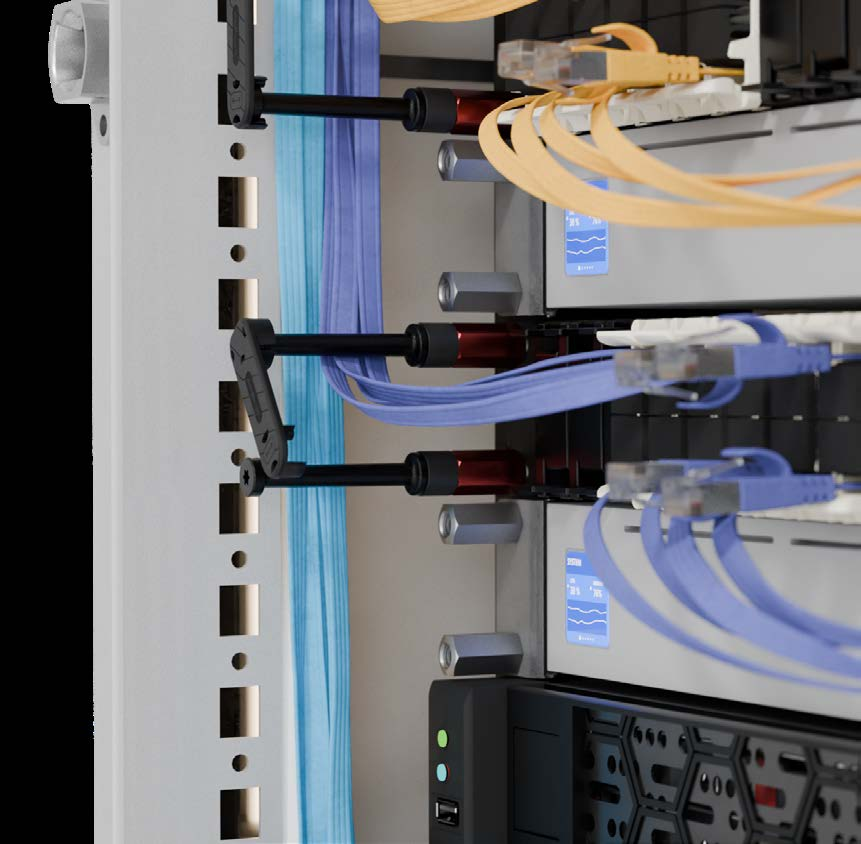

Patchcatch sa upevňuje na 19″ montážnu lištu vedľa zariadenia alebo systému patchbox.one. Kábel vedie v rovnakej U pozícii smerom k boku rozvádzača, takže netreba samostatný horizontálny organizér.
Kábel z kazety veďte cez Patchcatch pri patchbox.one a podľa potreby cez ďalší Patchcatch pri pripájanom zariadení. Osadenie aj demontáž sa zaobídu bez náradia.

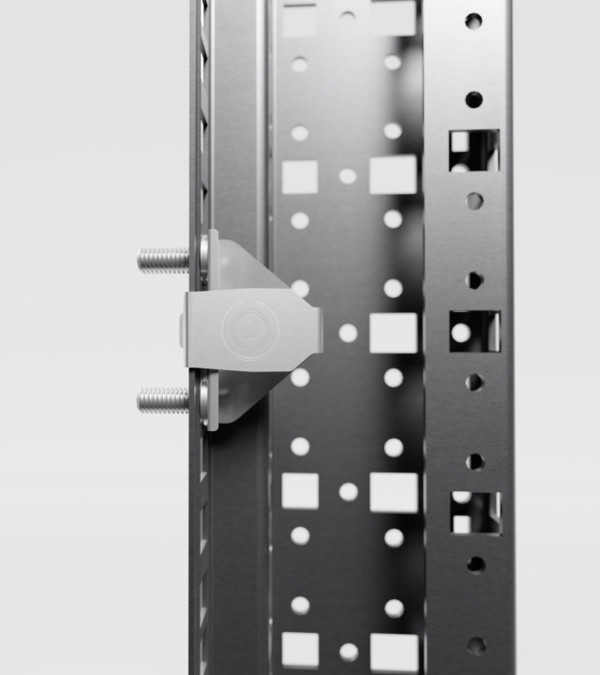

Beznástrojová alternatíva ku klietkovým maticiam. /dev/mount nahrádza pri montáži zariadení do 19″ rozvádzača klasickú kombináciu skrutky a klietkovej matice.
Montuje sa priamo do štvorcového otvoru 19″ lišty a zostáva pripravený na upevnenie zariadenia. Pri osádzaní aj demontáži odpadá manipulácia s maticami pomocou klieští alebo iného náradia.

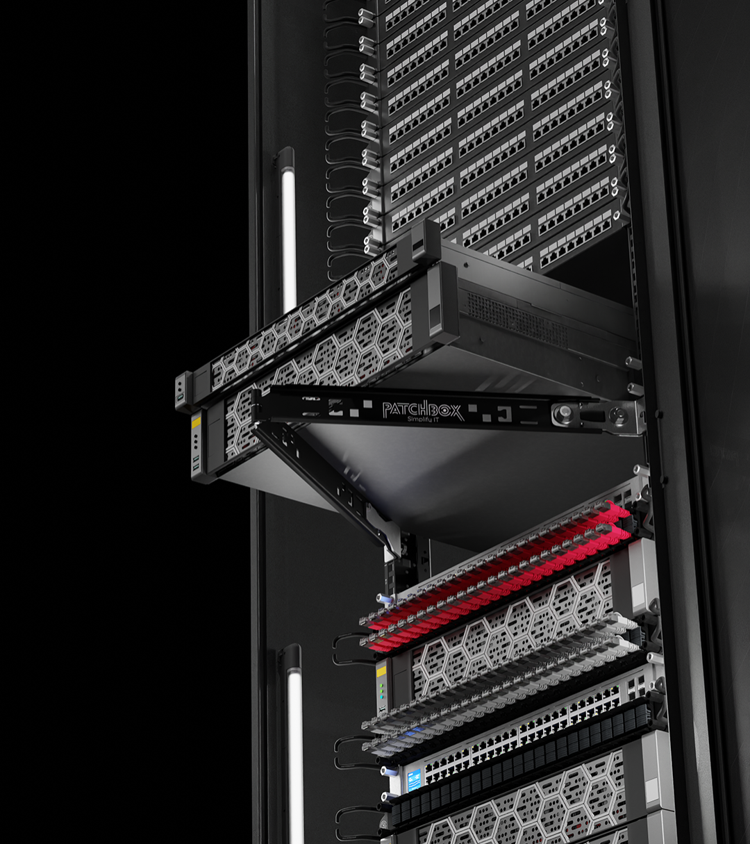

setup.exe slúži ako dočasná podpera pri montáži zariadení do 19″ rozvádzača. Zariadenie drží v požadovanej výške, takže technik má obe ruky voľné na jeho upevnenie.
Podpera sa upevňuje priamo do montážnych líšt rozvádzača a unesie zariadenia s hmotnosťou až 50 kg. Uľahčuje tak osádzanie ťažších zariadení aj jednému technikovi.
Patchdocs je webová platforma na návrh a dokumentáciu fyzickej sieťovej infraštruktúry. V jednom prostredí dokumentuje lokality, budovy, miestnosti, 19″ rozvádzače, zariadenia, porty a ich fyzické prepojenia.
Dokumentujte infraštruktúru od lokality na mape cez podlažia a miestnosti až po konkrétny port.

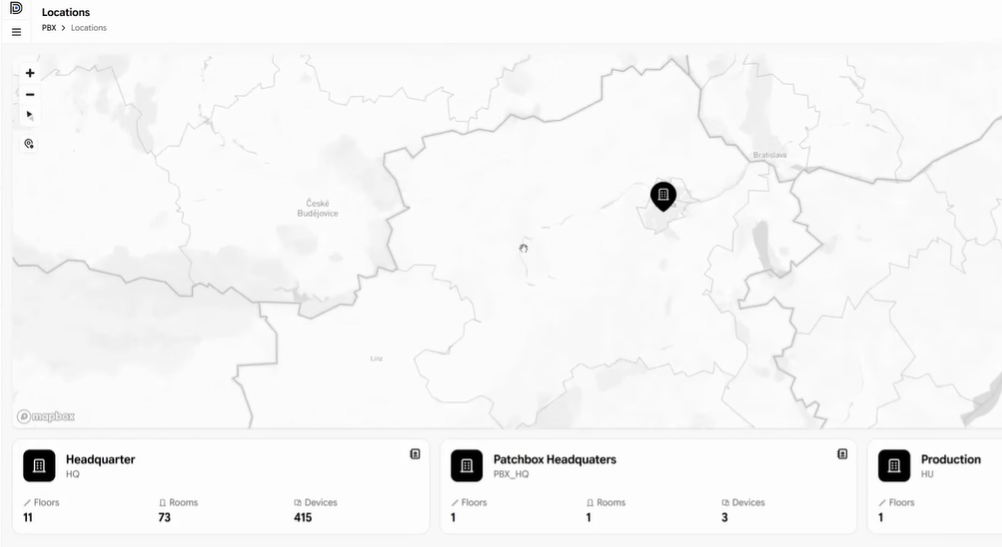

Jednotlivé geograficky oddelené lokality sa zobrazujú na mape, z ktorej možno prejsť do detailnej dokumentácie konkrétnej lokality.
V rámci lokality možno pracovať s podlažiami a miestnosťami, použiť pôdorysy a umiestniť do nich rozvádzače aj ďalšie zariadenia. Dokumentácia pokračuje až na úroveň portov a fyzických prepojení vrátane prepojení medzi lokalitami.

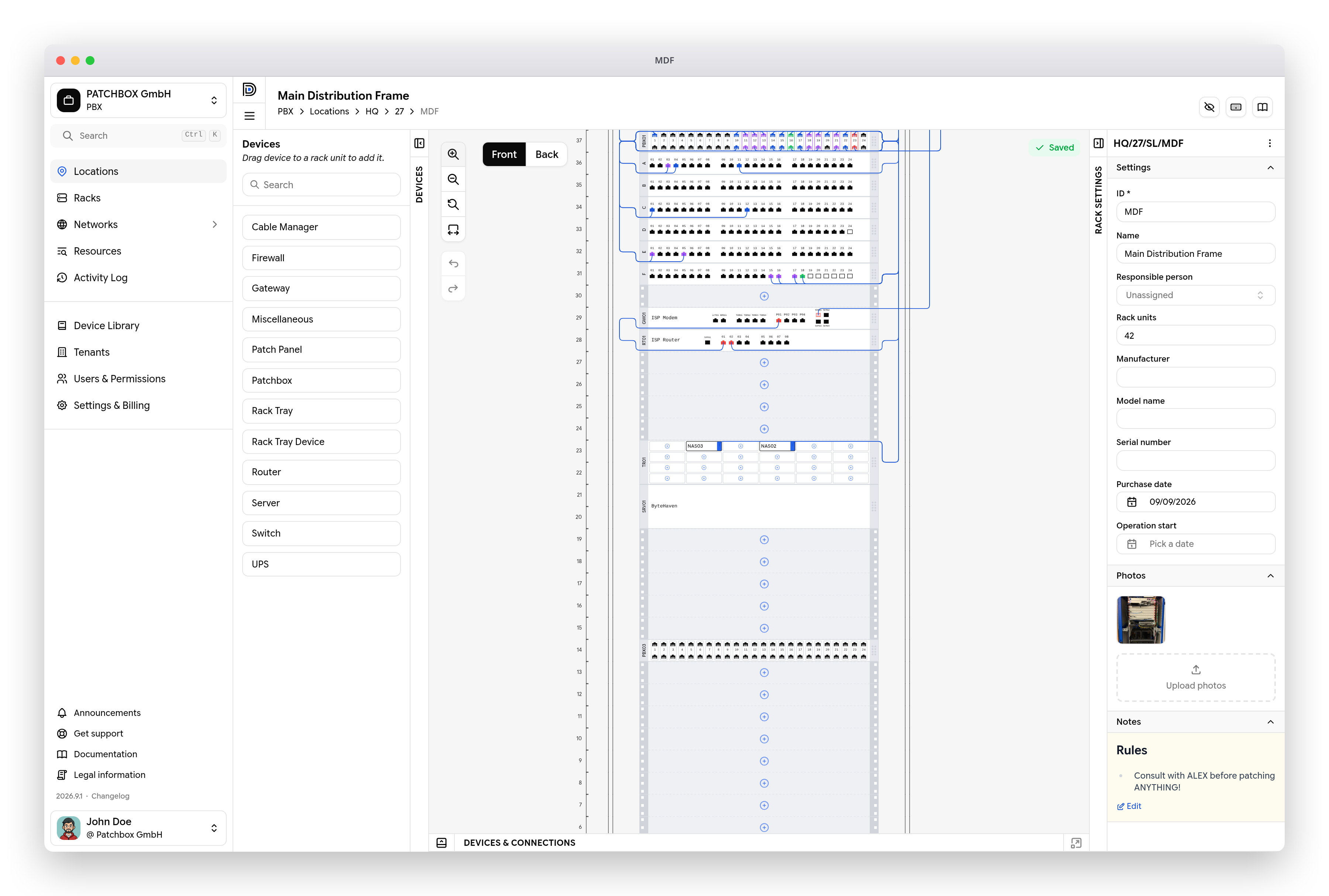

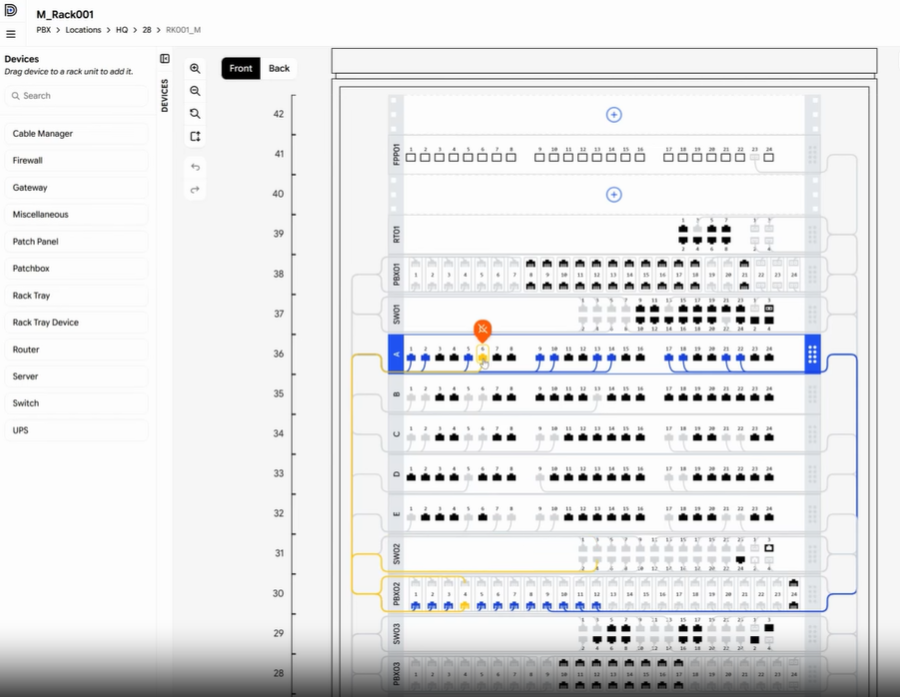

Rack Editor zobrazuje zariadenia v ich skutočných U pozíciách v 19″ rozvádzači. Dokumentovať možno jednotlivé zariadenia a ich porty vrátane prepojení medzi patch panelmi, switchmi, servermi a ďalšími zariadeniami.
Pri prepojeniach možno sledovať fyzickú trasu medzi koncovými zariadeniami. K zariadeniam môžete pridávať poznámky a fotografie a pre vlastné zariadenia vytvárať šablóny.
